Стопорение резьбовых соединений проволокой в вибронагруженных узлах

Гайка затянута с расчетным моментом, соединение собрано по чертежу — но через некоторое время в узле появляется люфт. Для оборудования, которое постоянно испытывает вибрацию, ударные нагрузки или переменные усилия, одной силы затяжки бывает недостаточно. Резьбовое соединение должно быть защищено от самоотвинчивания.

Один из таких способов — стопорение проволокой. Оно не увеличивает силу затяжки и не заменяет правильный монтаж: проволока работает как дополнительный механический фиксатор, не давая крепежу повернуться в сторону отвинчивания. Российский ГОСТ Р 70116-2022 прямо выделяет стопорение проволокой в отдельный тип — тип 5 — и предусматривает его применение в неподвижных частях изделий.

Выбор самой проволоки тоже нельзя отделять от условий работы узла. Для изготовления стопорных элементов стандарт допускает проволоку по ГОСТ 792, ГОСТ 3282, ГОСТ 17305 и ГОСТ 18143. Материал и требования к покрытию определяет конструктор. Для низкоуглеродистой оцинкованной проволоки применяется обозначение КО по ГОСТ 792; сам стандарт распространяет такую проволоку в том числе на узлы машин. Поэтому при подборе материала ориентируются не только на наличие цинкового покрытия, но и на коррозионную среду, температуру, требуемую гибкость и заданную технологией сборки прочность.

Связь между свойствами металла и применением проволоки особенно хорошо видна по сортаменту: для коррозионно-стойких условий ГОСТ 18143 предусматривает, среди прочих, сталь 12Х18Н10Т, а ГОСТ 792 — низкоуглеродистую оцинкованную проволоку КО. Дополнительные сведения о видах металлической проволоки и ее характеристиках можно сопоставить с техническим ассортиментом, представленным на rts-metall.ru\, но окончательный выбор для конкретного узла должен задаваться конструкторской документацией.

Почему при вибрации одной затяжки недостаточно

Самоотвинчивание возникает не потому, что гайка обязательно сразу «теряет» момент затяжки. При поперечных колебаниях деталей контактные поверхности получают микроперемещения. Если они достаточно велики, часть предварительного натяга постепенно теряется, а резьбовая пара получает возможность повернуться.

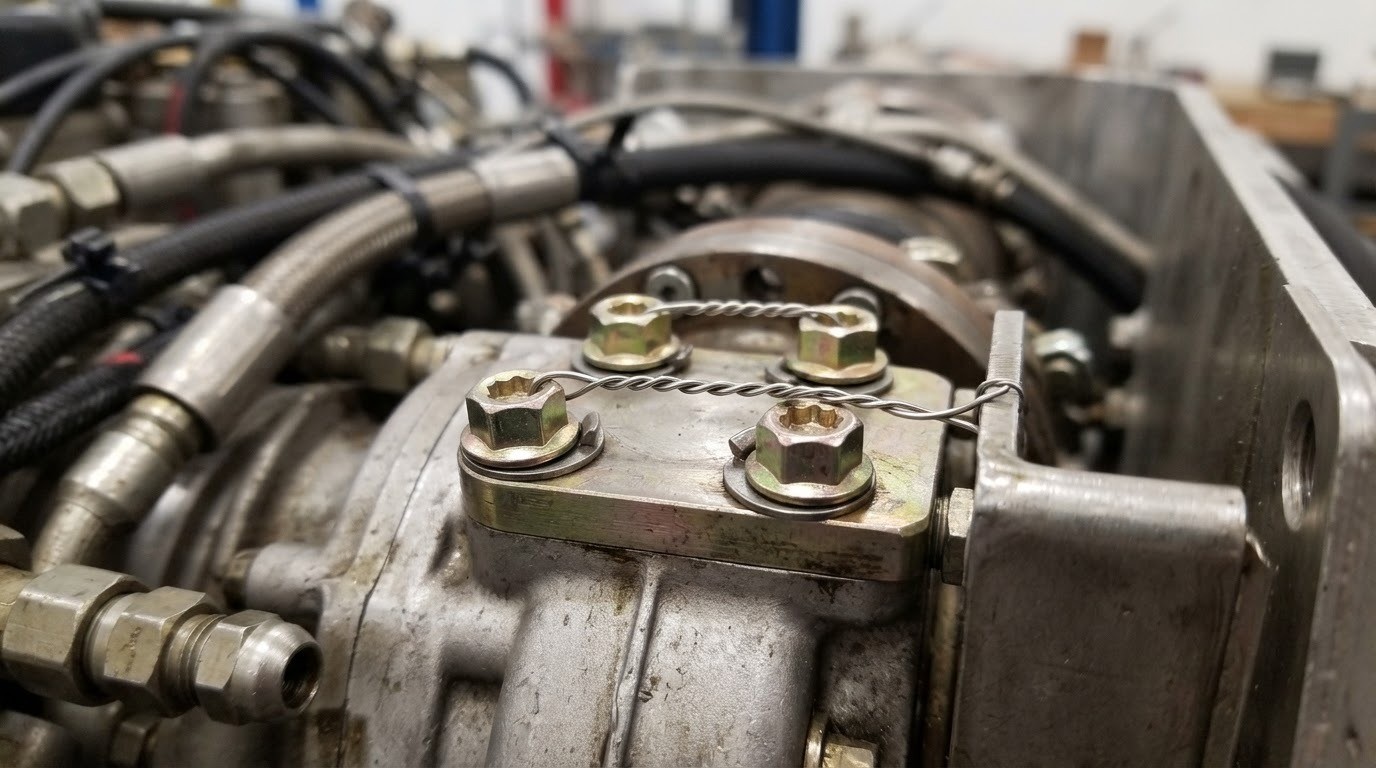

Поэтому стопорение должно препятствовать вращению крепежа в направлении отвинчивания. Проволочная контровка решает задачу механически: ее прокладывают через отверстия в головках болтов или гайках и связывают крепеж между собой либо с неподвижным элементом. При правильной схеме натяжение проволоки стремится не ослабить, а дополнительно затянуть соединение. Такое требование прямо установлено ГОСТ Р 70116-2022.

Важен не сам рисунок прокладки, а направление усилия. Если направление выбрано наоборот, проволока может не препятствовать ослаблению соединения, а фактически работать на его раскручивание.

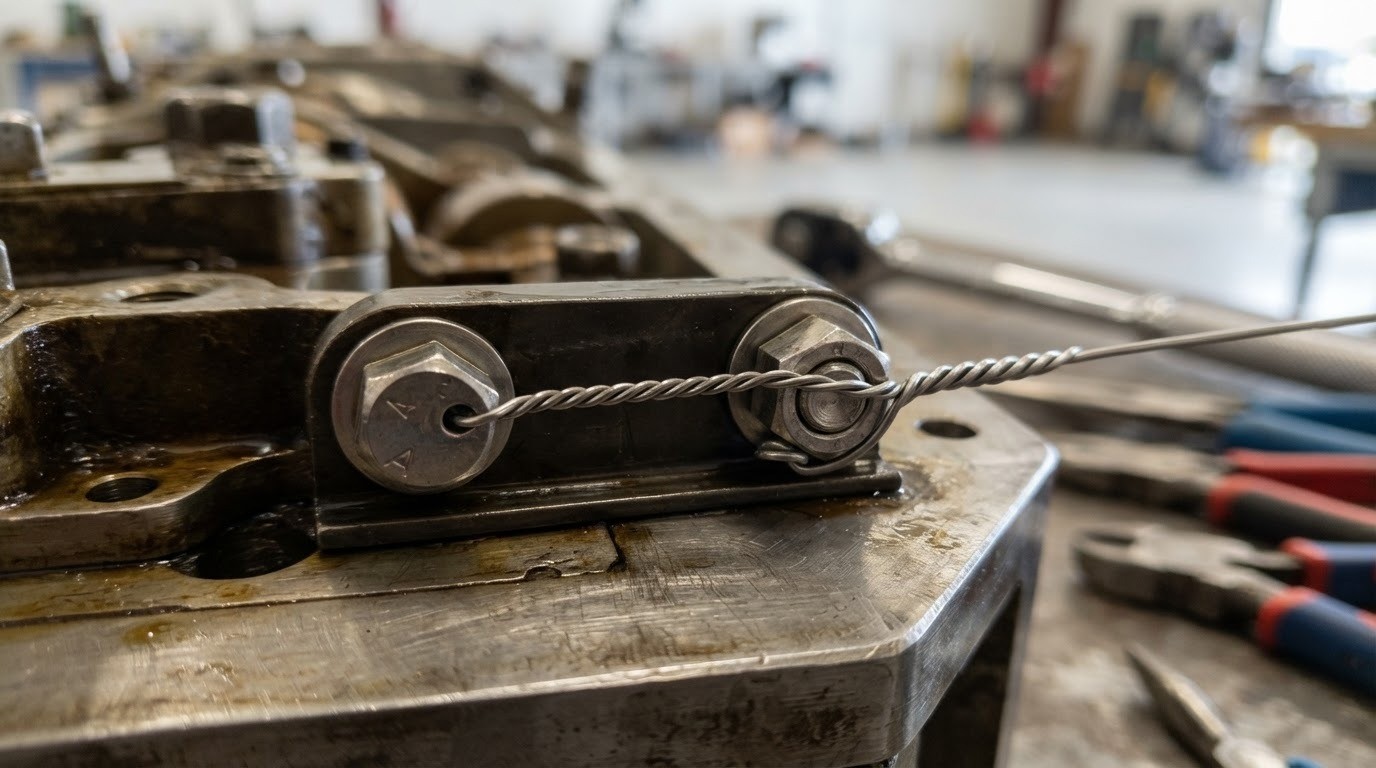

Контровка проволокой: как работает правильная схема

Главная ошибка при контровке — воспринимать проволоку просто как «обвязку», которая физически удерживает гайку. Смысл метода не в количестве витков или плотности обмотки, а в направлении усилия.

Проволока должна быть расположена так, чтобы при попытке крепежа отвернуться она натягивалась и создавала момент в сторону затяжки. Для группового стопорения несколько крепежных деталей соединяют одной проволокой. ГОСТ Р 70116-2022 предусматривает различные схемы такого соединения — для гаек, головок болтов и отдельных вариантов обвязки.

При выполнении контровки следует соблюдать несколько базовых правил:

• сначала резьбовое соединение затягивают с требуемым моментом, и только после этого устанавливают проволоку;
• проволока должна проходить через предусмотренные отверстия без чрезмерного натяжения, но без заметного провисания;
• направление скрутки выбирают так, чтобы усилие удерживало крепеж в затянутом положении;
• витки скрутки выполняют без зазоров;
• свободные концы после перевивки поджимают, чтобы они не выступали и не создавали риск повреждения соседних деталей.

ГОСТ устанавливает и количественные требования: для проволоки диаметром до 0,8 мм включительно должно быть не менее трех витков на 10 мм длины, для проволоки большего диаметра — не менее двух витков на 10 мм. Концы проволоки должны быть перевиты на 3–4 витка и поджаты.

Как выбрать диаметр проволоки

Универсального правила «для М8 нужна проволока такого-то диаметра» ГОСТ Р 70116-2022 не устанавливает. Диаметр выбирают относительно отверстия в крепежной детали: он должен быть на 0,2–0,5 мм меньше диаметра отверстия. Норматив также ограничивает область применения стопорения проволокой резьбами номинального диаметра от 4 до 52 мм включительно.

Получается простая последовательность:

1. Определить диаметр отверстия в головке болта, гайке или другом элементе, предназначенном для контровки.
2. Выбрать проволоку на 0,2–0,5 мм меньше этого диаметра.
3. Проверить материал и покрытие по конструкторской документации.
4. Убедиться, что выбранная проволока допускает требуемую скрутку без разрушения покрытия и образования недопустимых дефектов.
5. Проверить уже установленную контровку на правильность направления усилия.

Например, если отверстие имеет диаметр 1,0 мм, расчетный диапазон по этому требованию составляет 0,5–0,8 мм. Но это не означает, что любой вариант внутри диапазона автоматически подходит: окончательное решение зависит от материала проволоки, конструкции отверстия и механических условий работы.

Для оцинкованной проволоки КО следует учитывать еще один момент. По ГОСТ 792 ее временное сопротивление разрыву нормируется не так, как у проволоки без покрытия: для оцинкованного исполнения установлен минимум 360 Н/мм² против 390 Н/мм² для варианта без покрытия. Поэтому «более толстая» проволока не всегда является автоматически более подходящим решением — материал и геометрия должны соответствовать назначению.

Оцинкованная, нержавеющая или другая проволока

Для машиностроительного узла выбор марки нельзя сводить к вопросу «оцинкованная или нержавеющая». У каждого варианта свое сочетание свойств.

Оцинкованная низкоуглеродистая проволока КО по ГОСТ 792 удобна там, где требуется защита от атмосферной коррозии и конструкция допускает использование низкоуглеродистой стали. ГОСТ 3282 также предусматривает оцинкованную проволоку классов 1Ц и 2Ц, однако ее основное назначение — широкий круг общепромышленных работ, поэтому конкретное применение в качестве стопорного элемента должно быть предусмотрено документацией.

Для повышенных требований к коррозионной стойкости ГОСТ Р 70116-2022 рекомендует среди марок для стопорной проволоки 12Х18Н10Т по ГОСТ 18143. Этот стандарт распространяется на проволоку из высоколегированных коррозионностойких и жаростойких сталей.

При выборе учитывают:

• коррозионную среду;
• рабочую температуру;
• требуемую пластичность и способность к многократной скрутке;
• диаметр отверстий в крепеже;
• совместимость материала проволоки с деталями узла;
• требования чертежа, ТУ или отраслевого стандарта.

Отдельно стоит подчеркнуть: ГОСТ Р 70116-2022 не требует именно оцинкованной проволоки. Он перечисляет допустимые стандарты на проволоку, а материал и покрытие относит к решениям конструктора.

Проволока или шплинт: что выбрать

Шплинтование решает ту же общую задачу — предотвращает нежелательное перемещение крепежного элемента, — но конструктивно требует другого соединения. Обычно применяют корончатую гайку или другой элемент с отверстием под шплинт. Проволочная контровка требует крепежа с отверстиями либо подходящей геометрии для обвязки.

ГОСТ Р 70116-2022 разделяет эти решения: шплинт относится к типу 1, а проволока — к типу 5. Тип стопорения выбирают с учетом конструкции и условий эксплуатации; при любом варианте само соединение должно быть предварительно плотно затянуто.

Критерий Проволочная контровка Шплинтование Требования к крепежу Нужны отверстия или подходящая схема обвязки Нужны отверстия и совместимая гайка или деталь Групповое стопорение Возможно одной проволокой Обычно каждый элемент стопорится отдельно Разборка Проволоку обычно заменяют Шплинт также обычно заменяют после снятия Изменение конструкции Требуется возможность корректно проложить проволоку Требуется отверстие под шплинт Контроль монтажа Хорошо видна правильность прокладки и натяжения Контролируется наличие и положение шплинта

Поэтому выбор делают не по принципу «какой способ сильнее», а исходя из конструкции узла и заданного способа обслуживания.

Типичные ошибки при контровке

Даже подходящая проволока не обеспечит нужного эффекта, если нарушена технология. Наиболее распространенные ошибки связаны не с маркой стали, а с самой установкой.

Слишком слабая скрутка. Между витками остаются заметные зазоры, проволока провисает, а крепеж получает возможность провернуться.

Неправильное направление. Проволока натягивается при движении гайки в сторону отвинчивания вместо того, чтобы препятствовать ему.

Попытка заменить проволокой затяжку. Стопорение — вспомогательный элемент. ГОСТ Р 70116-2022 требует плотной затяжки соединения независимо от выбранного типа стопорения.

Неподходящий диаметр. Слишком тонкая проволока может не соответствовать требованию относительно отверстия и механическим условиям работы; слишком толстая затрудняет монтаж и может повредить отверстие или крепеж.

Использование случайной проволоки. Для ответственного узла нельзя выбирать материал только по внешнему виду или удобству скрутки. Должны быть известны норматив на проволоку, материал и, если предусмотрено, покрытие.

Оставленные острые концы. После скрутки их необходимо поджать. Это не только вопрос аккуратности: выступающие концы могут повредить изоляцию, уплотнения, шланги или обслуживающий персонал.

Что проверить перед сдачей узла

Контровка проволокой дает ожидаемый результат только тогда, когда ее рассматривают как часть всей технологии сборки. Перед приемкой соединения полезно пройти короткий контрольный перечень:

1. Крепеж затянут с заданным моментом.
2. Проволока соответствует указанным в документации материалу и диаметру.
3. Диаметр проволоки выбран относительно отверстия с учетом требования ГОСТ.
4. Проволока не имеет заметных повреждений, надрывов или чрезмерно деформированного покрытия.
5. Скрутка выполнена без зазоров и с установленным числом витков.
6. Направление прокладки обеспечивает затяжку крепежа при попытке его поворота.
7. Концы перевиты и поджаты.
8. Проволока не касается деталей, которые могут перерезать, перетереть или перегнуть ее во время работы механизма.

Заключение

Стопорение проволокой — не просто способ «связать» несколько гаек. В вибронагруженном узле это расчетный элемент защиты от самоотвинчивания, эффективность которого определяется сразу несколькими факторами: конструкцией крепежа, направлением прокладки, диаметром и материалом проволоки, качеством скрутки и правильностью первоначальной затяжки.

ГОСТ Р 70116-2022 задает базовую рамку для такого решения: стопорение проволокой выделено в тип 5, установлен диапазон применяемых резьб от 4 до 52 мм, определен принцип выбора диаметра проволоки относительно отверстия и требования к скрутке.

Для обычных условий может применяться оцинкованная низкоуглеродистая проволока КО по ГОСТ 792, а при повышенных требованиях к коррозионной стойкости — коррозионностойкая проволока, в том числе из стали 12Х18Н10Т по ГОСТ 18143. Главное правило остается неизменным: сначала рассчитывают и правильно затягивают резьбовое соединение, затем подбирают предусмотренное конструкцией средство стопорения и проверяют его направление и качество установки.
