Вакуумный захват, какой выбрать для монтажа стеклопакетов

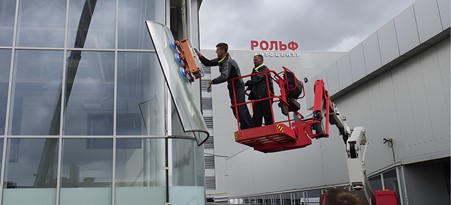

Монтаж крупногабаритного стеклопакета весом 400-500 кг на высоте третьего этажа — задача, где цена ошибки измеряется не только рублями, но и безопасностью бригады. Один неточный захват, один срыв из рук — и дорогостоящее стекло превращается в осколки, сроки сдачи объекта срываются, а монтажник может получить травму.

Поэтому для безопасного монтажа тяжелых стеклопакетов используют вакуумные захваты. Они надежно фиксируют стекло и исключают риски его падения. В этой статье разбираемся, как устроен вакуумный захват, по каким критериям его выбирать и какая модель подходит для конкретных задач.

Принцип работы и ключевые преимущества: почему без вакуумного захвата не обойтись

Принцип работы вакуумного захвата в том, что между присоской и стеклом создается область пониженного давления. Резиновая присоска плотно прижимается к гладкой поверхности, затем насос откачивает воздух. Атмосферное давление снаружи давит на присоску сильнее, чем воздух внутри, за счет этого и возникает сила удержания.

Грузоподъемность зависит от площади присоски и и того, насколько надежно она прижимается к стеклу. Например, присоска диаметром 200 мм при правильной фиксации способна удерживать десятки кг веса. Модели ARLIFTER используют несколько присосок одновременно, что позволяет поднимать конструкции весом до 2500 кг.

Ключевые преимущества вакуумных захватов

• Безопасность. Четырехуровневая система защиты: резервный накопитель вакуума, страховочные стропы, световая и звуковая сигнализация при падении давления. Система безопасности устроена так, чтобы захват продолжал держать стекло даже в нештатной ситуации.

• Максимум производительности. Благодаря вакуумному захвату большая часть тяжелой ручной работы выполняется техникой. Скорость монтажа значительно увеличивается, а людей для него нужно меньше.

• Без рисков для материала. Захват держит стекло присосками, без жестких прижимов, поэтому на стекле и профиле не остается царапин, вмятин и сколов. Особенно критично при работе с дорогими панорамными конструкциями.

• Удобное управление. Пульт дистанционного управления позволяет крутить стекло без перехвата, в том числе поворачивать его на 90° или разворачивать до 360° — в зависимости от модели.

• Работа в сложных условиях. Захваты ARLIFT созданы для российского климата. Они выдерживают работу на морозе, в сырость и при перепадах температур. Система влагоотведения и защищенные элементы пневматики уменьшают риск отказов из‑за конденсата и осадков, поэтому технику можно использовать на улице при типичных для стройки погодных условиях.

4 главных критерия выбора вакуумного захвата для стеклопакетов

При выборе вакуумного захвата ориентируйтесь на четыре ключевых параметра, которые определяют, справится ли оборудование с вашей задачей.

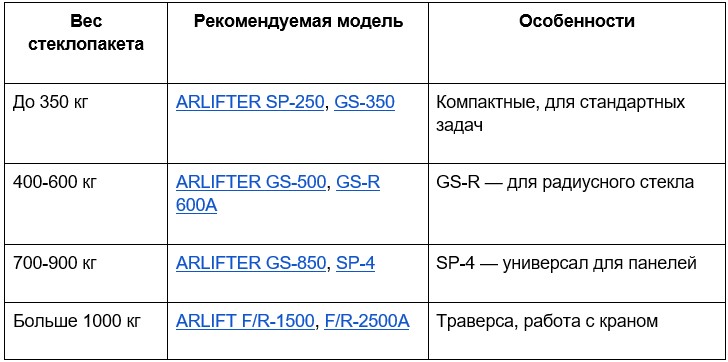

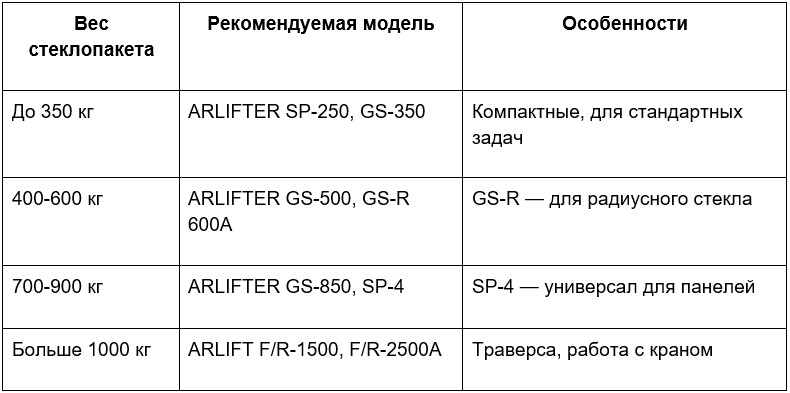

Грузоподъемность с запасом прочности

В практике монтажа стекла захват обычно подбирают с запасом по грузоподъемности, чтобы предупредить все особенности работы с деликатным грузом. Вес стеклопакета распределяется неравномерно, при подъеме возникают динамические нагрузки, а ветер на высоте усиливает колебания стеклопакета и нагрузку на оборудование. Работа на пределе грузоподъемности повышает риск нештатных ситуаций.

Габариты стекла и количество присосок

Крупноформатное стекло требует не просто высокой грузоподъемности, но и правильного распределения нагрузки по площади.

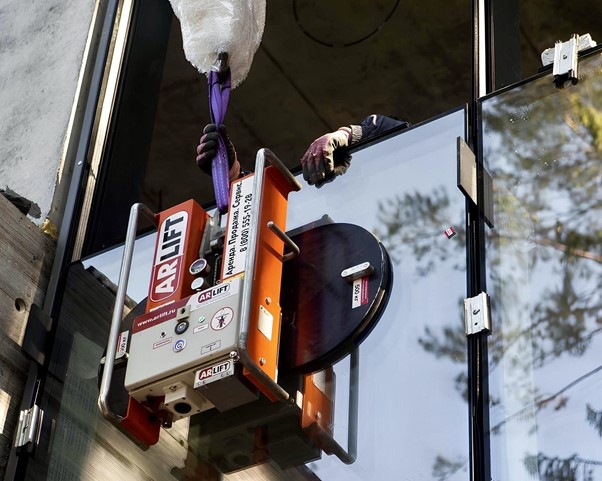

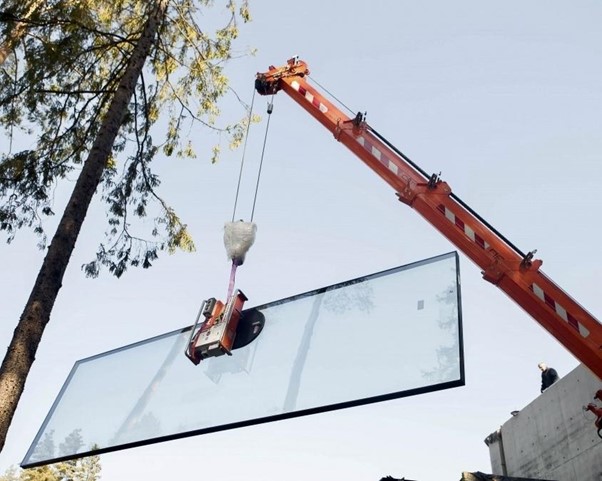

• Компактные модели с одной крупной присоской подходят для стандартных стеклопакетов. Например, ARLIFTER GS‑500 рассчитан на монтаж стекла весом до 500 кг и сэндвич‑панелей длиной до 8 м.

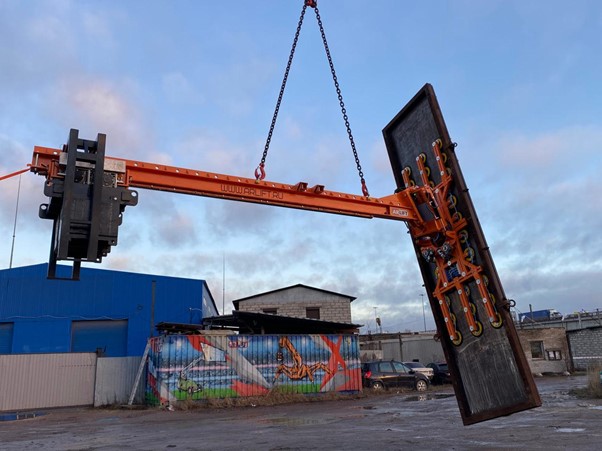

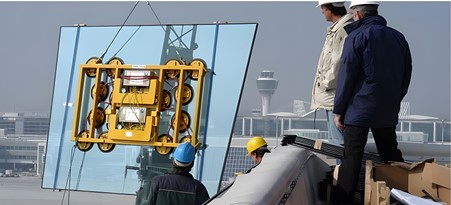

• Широкоформатные модели (4+ присоски) нужны для панорамного остекления и витражей. ARLIFTER GS-800-FVG с подвижными присосками рассчитан на монтаж панорамных стеклопакетов весом до 800 кг. ARLIFT F/R-2500A с 34 присосками работает с крупноформатными фасадными стеклопакетами высотой до 6 метров и часто в паре с траверсой. Это дополнительное оборудование позволяет монтировать большое стекло под козырек.

Тип стекла — прямое или радиальное

Обычные захваты с жесткой рамой не работают на изогнутых поверхностях — присоски не создают герметичный контакт.

• Для прямого стекла подходят модели серии GS и SP с фиксированной рамой.

• Для радиусного стекла нужна серия GS-R с подвижными присосками. Минимальный радиус изгиба — 1500 мм (модели GS-R 400A/600A/850A). Присоски адаптируются к изогнутой поверхности, обеспечивая равномерное прилегание.

Если работаете и с прямым, и с радиусным остеклением — берите универсальную модель GS-R, она закроет обе задачи. Максимум по грузоподъемности — 850 кг.

Условия эксплуатации

Монтаж в помещении и на открытой стройплощадке — разные требования к оборудованию. Но если вы выбираете вакуумные захваты ARLIFT, то получаете универсальное решение.

• Температурный режим: стандартный диапазон работы вакуумных захватов ARLIFTER — от -20 °C до +40 °C. Практически техника выдерживает работу в диапазоне примерно от -35 °C до +50 °C, если соблюдать рекомендации по эксплуатации конкретной модели.

• Влагозащита: система влагоотведения — обязательная опция для уличных работ. Она защищает пневматические компоненты от конденсата и позволяет монтировать стекло в дождь или снег без потери вакуума.

• Автономность: модели с аккумуляторами обеспечивают 8-часовую смену без подзарядки (100-150 циклов захват-отпускание).

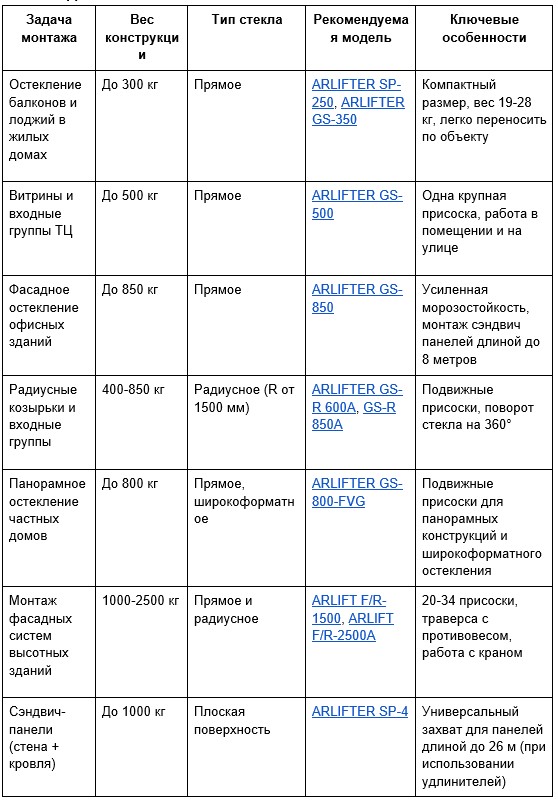

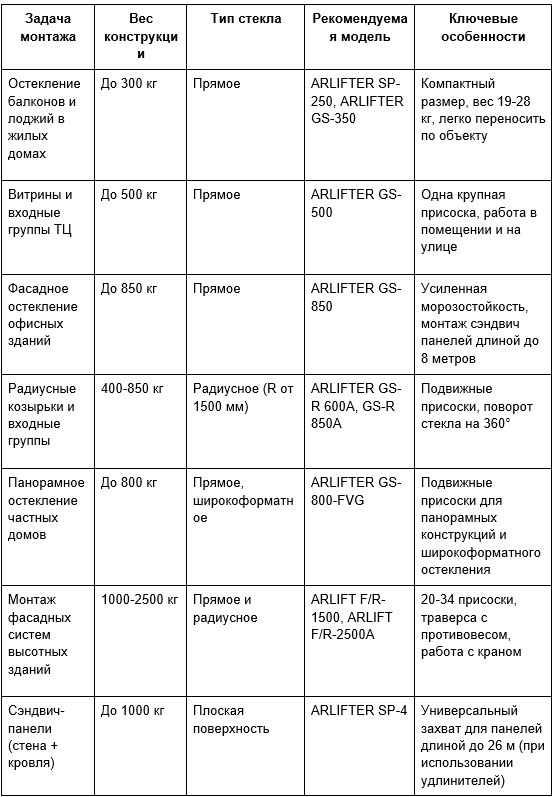

Какая задача — какой захват?

Аренда или покупка? Разумный экономический расчет

Выбор между арендой и покупкой вакуумного захвата зависит от частоты использования оборудования и характера задач.

Аренда выгодна, если:

• Захват нужен на объект для разовых задач

• Работаете с разными типами стекла и каждый раз нужна подходящая модель

• Не хотите заниматься сервисным обслуживанием и калибровкой

Аренда снимает вопросы обслуживания. Техника приезжает откалиброванной, с заряженными аккумуляторами и проверенной системой вакуума. После работы просто возвращаете — никаких затрат на хранение и сервис оборудования.

Покупка станет экономичным решением, если:

• У вас большие объемы остекления и регулярно нужен свой захват на протяжении всего цикла работ.

• Продолжительно работаете с одним типом конструкций (например, только фасадное остекление или внутренние работы по монтажу светопрозрачных элементов).

Вы не привязаны к срокам аренды и доставке, планируете монтаж в своем ритме — в том числе при посменной и круглосуточной работе на объекте.

Аренда и продажа вакуумных захватов ARLIFT

ARLIFT производит вакуумные захваты в Санкт-Петербурге с 2016 года. Собственное производство дает то, чего не может обеспечить просто компания-дистрибьютор: контроль оборудования на каждом этапе — от разработки до многоступенчатого тестирования техники перед тем, как захват приедет к вам на объект.

Адаптация под российские условия эксплуатации

Захваты ARLIFTER адаптирована под российский климат: рабочий диапазон от -35°C до +50°C. Гелевые аккумуляторы не теряют емкость на морозе, улучшенная система влагоотведения защищает пневматику от конденсата. Это позволяет монтировать стекло при высокой влажности и осадках без потери вакуума.

Контроль качества: каждый захват проходит испытания с перегрузкой

Перед попаданием в арендный парк или отгрузкой покупателю каждая единица техники проходит испытания отдела контроля качества. Захват нагружается весом, превышающим номинальную грузоподъемность на 30-40%. Например, ARLIFT F/R-2500A с рабочей нагрузкой 2500 кг испытывается весом 3400 кг.

Полный рабочий цикл: подъем, перенос, поворот, наклон, опускание. Проверяются гидравлическая и вакуумная системы, опорно-поворотный механизм, поведение металлоконструкции под нагрузкой. Если оборудование не проходит хотя бы один этап — возвращается на производство.

Собственное производство решает главную проблему — доступность запчастей. Даже если со временем потребуется заменить насос или присоску, нужные детали есть на складе в Санкт-Петербурге. Не нужно ждать долгие поставки и искать выходы на иностранных поставщиков. Техническая поддержка — на всех этапах.

Для нестандартных задач ARLIFT разрабатывает индивидуальные инженерные решения. При необходимости захват спроектируют и изготовят специально под ваши габариты стекла, тип остекления и условия монтажа на объекте.
