Почему автомат защиты нельзя выбирать только по мощности подключённого прибора

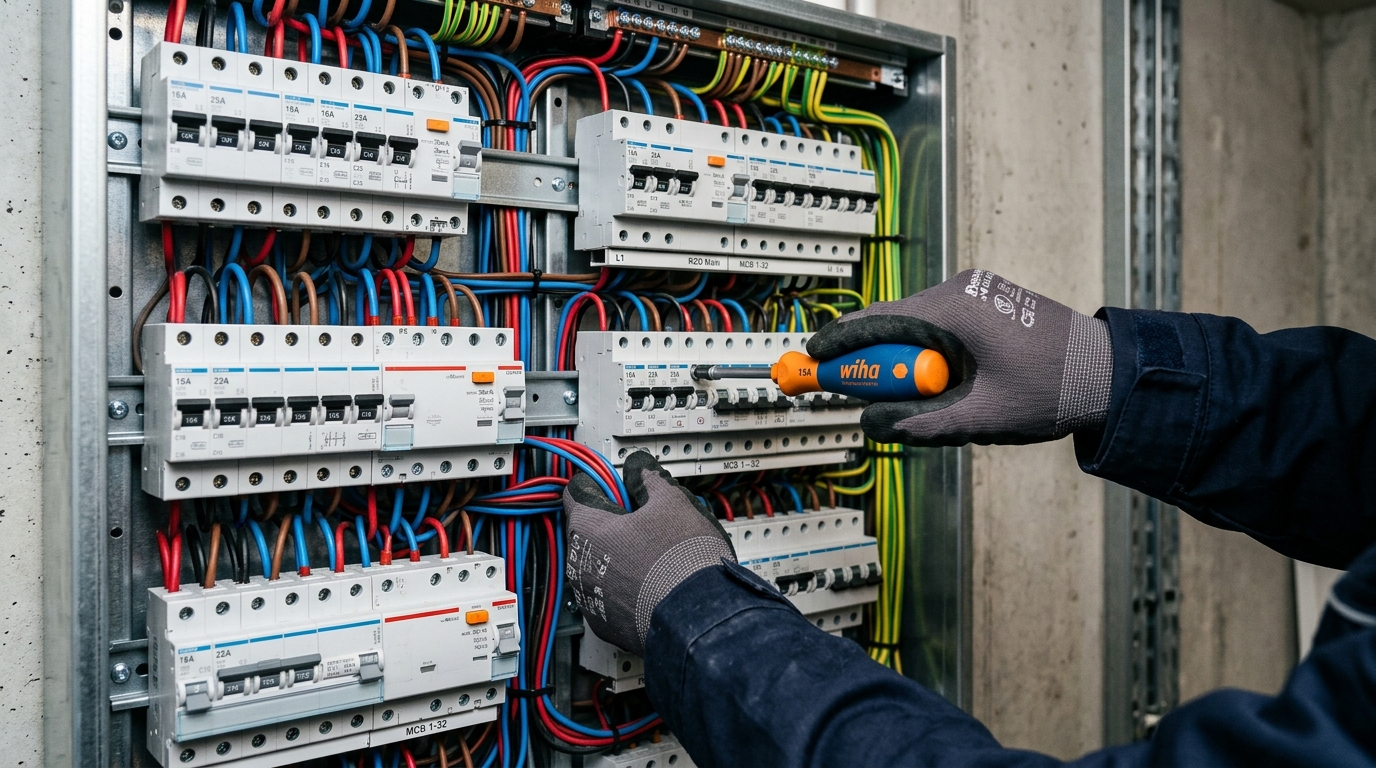

Среди владельцев квартир и начинающих мастеров распространено опасное заблуждение: номинал автоматического выключателя в щитке подбирают под суммарную мощность чайника, бойлера или варочной панели. Чтобы исключить фатальные ошибки при комплектации распределительного щита, грамотный электрик на дом всегда напомнит фундаментальное правило электротехники: автоматический выключатель защищает исключительно отходящий кабель, а вовсе не подключенный к нему чайник или стиральную машину.
Бытовой потребитель исходит из кажущейся логики: если проточный водонагреватель потребляет 6 киловатт (около 27 ампер), значит, нужно поставить автомат на 32 или даже 40 ампер, «чтобы его не выбивало». При этом совершенно упускается из виду состояние питающей кабельной линии, замурованной в стене. Если к такой розетке проложен стандартный кабель сечением 2.5 мм² (или старая алюминиевая проводка сечением 2.5 мм²), жилы начнут раскаляться докрасна задолго до того, как мощный автомат отреагирует на перегрузку.
Автоматический выключатель — это защитный аппарат теплового и электромагнитного действия. Его задача — обесточить линию до того, как температура токопроводящей жилы превысит предельно допустимый предел нагрева изоляции (+65...+70 °C для ПВХ-пластиката), предотвратив возгорание внутри строительных конструкций.
Что на самом деле защищает автоматический выключатель
Внутри любого модульного автоматического выключателя установлены два независимых расцепителя:
- Электромагнитный расцепитель (мгновенного действия): Состоит из катушки с подвижным сердечником. Срабатывает за сотые доли секунды при возникновении токов короткого замыкания (КЗ), когда сила тока превышает номинал в 3–5 раз (характеристика B) или в 5–10 раз (характеристика C).
- Тепловой расцепитель (биметаллическая пластина): Отвечает за защиту от длительных перегрузок. При протекании тока выше номинального пластина нагревается, изгибается и освобождает защелку механизма взвода. Время срабатывания зависит от кратности перегрузки и может составлять от нескольких минут до часа.
Бытовой прибор имеет собственную внутреннюю защиту: плавкие предохранители, термореле в электродвигателях компрессоров, электронные варисторы и термодатчики на ТЭНах. Если чайник замкнет накоротко, автомат в щитке сработает по току КЗ. Но если в чайнике закоротит нагревательный элемент, никакой автомат в мире не защитит его от поломки — он лишь спасет кабель в вашей стене от пожара.
Таблица соответствия: автомат, сечение кабеля и допустимый ток
Правила устройства электроустановок (ПУЭ) и ГОСТ Р 50571.5.52 четко определяют длительно допустимые токовые нагрузки для медных проводников, проложенных в штробах под штукатуркой.
| Сечение медной жилы кабеля (ВВГнг-LS) |
Длительно допустимый ток кабеля (ПУЭ) |
Номинал автомата защиты (In) |
Максимальная безопасная мощность нагрузки |
| 1.5 мм² (освещение) |
19 А (в воздухе) / 15 А (в трубе/штробе) |
10 А (реже 6 А) |
До 2.2 кВт |
| 2.5 мм² (розеточные группы) |
27 А (в воздухе) / 21 А (в штробе) |
16 А |
До 3.5 кВт |
| 4.0 мм² (варочные панели, мощные бойлеры) |
38 А (в воздухе) / 30 А (в штробе) |
25 А |
До 5.5 кВт |
| 6.0 мм² (вводные линии, электроплиты) |
46 А (в воздухе) / 38 А (в штробе) |
32 А |
До 7.0 кВт |
| 10.0 мм² (главный ввод в квартиру) |
70 А (в воздухе) / 50 А (в штробе) |
40 А или 50 А |
До 8.8–11.0 кВт |
Коварство коэффициента 1.45: почему автомат на 25А плавит кабель
Главная опасность завышения номинала автомата кроется в международном стандарте ГОСТ IEC 60898-1, регламентирующем работу бытовых автоматических выключателей:
Автомат гарантированно НЕ отключается в течение одного часа при токе 1.13 от номинала (условный ток нерасцепления). При токе 1.45 от номинала (условный ток расцепления) автомат обязан отключиться в течение 60 минут. Это означает, что популярный среди неграмотных монтажников автоматический выключатель на 25 А, ошибочно установленный на стандартный розеточный кабель 2.5 мм², будет пропускать через него ток 36.25 ампера целый час!
Для кабеля 2.5 мм² длительно допустимый безопасный ток составляет всего 21–25 ампер. Ток в 36 ампер вызовет разогрев медной жилы свыше +100 °C: ПВХ-изоляция расплавится, начнет источать удушливый дым и в итоге приведет к межфазному короткому замыканию и возгоранию обоев или натяжного потолка.
Правильный алгоритм проектирования линии
Инженерный расчет электропроводки всегда выполняется в строгой последовательности от потребителя к распределительному щиту:
- Определение мощности: Вычисляется реальная потребляемая мощность стационарного оборудования (например, духовой шкаф — 3.5 кВт).
- Расчет рабочего тока: Ток вычисляется делением мощности на напряжение сети: 3500 Вт / 230 В = 15.2 А.
- Выбор сечения кабеля: По таблицам ПУЭ подбирается кабель с запасом по току (для тока 15.2 А подходит сечение не менее 2.5 мм²).
- Выбор номинала автомата: Номинал автомата выбирается строго по наименьшему допустимому току выбранного кабеля: для 2.5 мм² это автомат на 16 А. Если нагрузка превышает 16 А (например, проточник 6 кВт), запрещено завышать автомат на старой линии — необходимо прокладывать отдельный кабель сечением 4 или 6 мм² под автомат 25 А или 32 А.
Часто задаваемые вопросы (FAQ)
1. Почему на розетки стандартно ставят автомат именно на 16А?
Стандартная бытовая розетка системы Schuko конструктивно рассчитана на максимальный ток 16 ампер (о чем указано на ее корпусе). Автомат свыше 16 А не защитит контакты самой розетки от оплавления при перегрузке.
2. Что делать, если при включении стиралки и чайника автомат выбивает?
Нельзя менять автомат на 20 А или 25 А при кабеле 2.5 мм². Срабатывание автомата говорит о том, что линия перегружена. Решение — разнести мощные электроприборы по разным розеточным группам или проложить отдельную дополнительную линию от щитка.
3. В чем разница между характеристиками B и C?
Автоматы с буквой B срабатывают по электромагнитному току при перегрузке в 3–5 раз быстрее автоматов с буквой C (5–10 крат). В жилых квартирах для розеток и света предпочтительнее характеристика B, так как она обеспечивает более чуткую защиту при длинных линиях.
4. Защищает ли автомат от поражения током при утечке?
Нет. Обычный автомат не реагирует на утечку тока на корпус или через тело человека. Для защиты жизни обязательно устанавливают устройство защитного отключения (УЗО) или дифференциальный автомат с током утечки не более 30 мА (а для ванных комнат — 10 мА).
